硅膠制品生產(chǎn)制作環(huán)節(jié)當(dāng)中，質(zhì)檢人員在硅膠產(chǎn)品以肉眼直線距離一眼看得到的表面不良現(xiàn)象都基本可以避免，唯獨(dú)擔(dān)心的問題點(diǎn)就是難以辨別的不良因素與隱藏較深的隱患問題點(diǎn)， 比如發(fā)軟，尺寸變形，產(chǎn)品分形破損，今天就為大家講解隱患不良現(xiàn)象，邊緣開裂破損問題點(diǎn)：

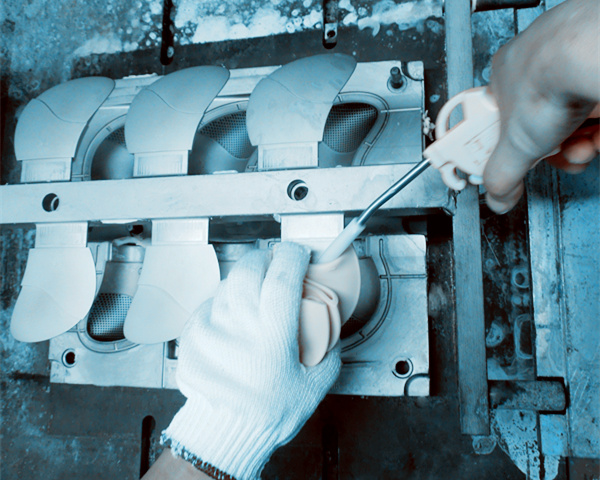

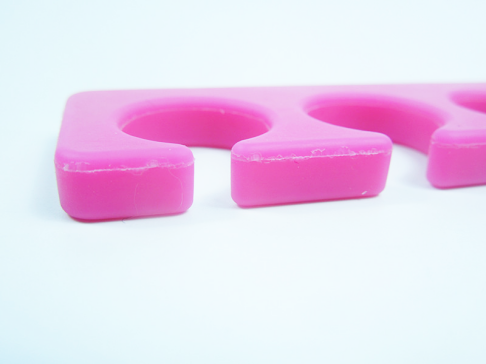

產(chǎn)品開裂是硅膠模壓成型工藝比較常見的一種問題，它主要針對模具的分形線部位出現(xiàn)上下合模部位的開裂，通常會(huì)因?yàn)殄e(cuò)位，鋸齒，皺褶，撕裂等現(xiàn)象出現(xiàn)，而產(chǎn)生的主要原因可能因?yàn)槟＞?，生產(chǎn)，以及材料等幾個(gè)原因所造成，以下為常見的幾種爆邊分裂現(xiàn)象！

一、生產(chǎn)原因

生產(chǎn)原因主要問題點(diǎn)在機(jī)臺(tái)設(shè)備的壓力問題所導(dǎo)致，在硅膠廠家加工過程中如壓力波動(dòng)硫化太大會(huì)使模具模芯當(dāng)中的產(chǎn)品流動(dòng)性變化大導(dǎo)致產(chǎn)品在上下合模時(shí)為完全貼合就已經(jīng)固化成型導(dǎo)致出現(xiàn)開裂，而壓力較小同樣，由于壓力較小在上下合模成型過程中導(dǎo)致還未完全將材料平均分布時(shí)已經(jīng)固化成型，所以在機(jī)臺(tái)的壓力上面要適當(dāng)管控它的參數(shù)！防止分型線開裂，所以如果壓力太小時(shí)披風(fēng)增大，需適當(dāng)減少膠料重量，加大模具的排料槽。

二、機(jī)臺(tái)參數(shù)

其次是硫化溫度與時(shí)間沒有嚴(yán)格管控，在壓力正常前提下，造成開裂的原因也有可能由機(jī)臺(tái)的溫度和時(shí)間的不穩(wěn)定所導(dǎo)致，在硫化過程中由于膠料的流動(dòng)導(dǎo)向性較慢，如果在溫度偏高的前提下，材料在模腔里還未完全硫化成型時(shí)就出模會(huì)導(dǎo)致產(chǎn)品出現(xiàn)局部不熟導(dǎo)致爆邊開裂的現(xiàn)象。同時(shí)也可能由于溫度的下調(diào)，膠料出現(xiàn)熱脹冷收縮現(xiàn)象在分型線未成型時(shí)出現(xiàn)開裂，應(yīng)當(dāng)在溫度與時(shí)間的控制方面需要適當(dāng)用溫度配合硫化時(shí)間，同時(shí)也要用時(shí)間來配合溫度！

三、原材料原因

原材料本質(zhì)不占據(jù)開裂原因，不過在以上原因都未能找到爆邊的前提下就需要查一查是否屬于材料的流動(dòng)性較差，或者混煉的時(shí)間放太久需要翻煉，因?yàn)椴牧系牧蚧瘎┰诖娣诺倪^程中是24小時(shí)內(nèi)必須使用，所以在材料里如果固化劑在減縮，那么它的分型線受影響是最大的！

除以上以外，我們也可以分析結(jié)構(gòu)與模具的問題，一般產(chǎn)品的結(jié)構(gòu)比較厚硬度偏高都會(huì)有一定的風(fēng)險(xiǎn)純在破邊現(xiàn)象，所以在開模時(shí)對于排料槽以及結(jié)構(gòu)的設(shè)計(jì)固然需要注意產(chǎn)品的細(xì)節(jié)問題了！
