熱硫化硅膠制品是有機(jī)硅里市場(chǎng)銷量較高，民用產(chǎn)品較多的一類產(chǎn)品，而從消費(fèi)者的眼光來(lái)了解硅膠產(chǎn)品，它們只是產(chǎn)品達(dá)到了一定的使用目的，性能與材質(zhì)能夠適合我們實(shí)用，而在技術(shù)層次來(lái)看那就不一樣了，熱硫化硅橡膠材料可分為多種類型的屬性條件，也按照不同的特性分類來(lái)進(jìn)行產(chǎn)品的定價(jià)，所以硅膠制品的材質(zhì)性能與價(jià)格是相互支持的，你需要哪一種產(chǎn)品效果就可以調(diào)制成為哪一種原材特性。

　　熱硫化型硅橡膠——按使用特性分類

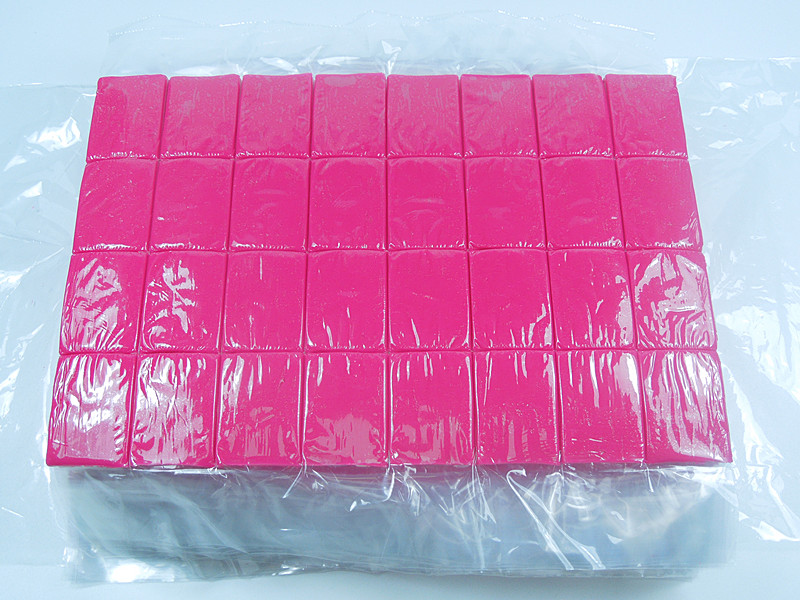

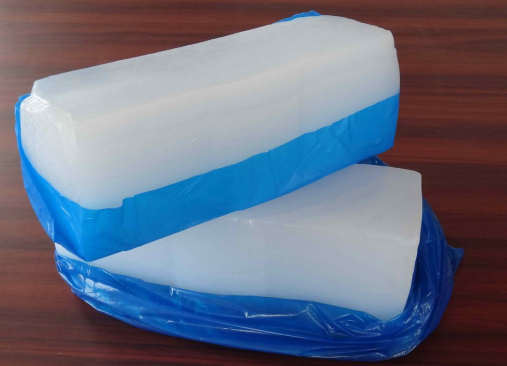

　　硅橡膠制品以生膠或硫化膠形式出售給硅橡膠制品廠商，一般配制成具有各種特性的膠料供用戶選擇，按特性不同可分成下列幾類：

　　1、通用型（一般強(qiáng)度型）。由乙烯基硅橡膠與補(bǔ)強(qiáng)劑等組成，硫化膠物理性能屬中等，是用量最大、通用性最強(qiáng)的一類膠料。

　　2、高強(qiáng)度型。采用乙烯基硅橡膠或低苯基硅橡膠，以比表面積較大的氣相法白炭黑或經(jīng)過(guò)改性處理的白炭黑作補(bǔ)強(qiáng)劑，并通過(guò)加入適宜的加工助劑和特殊添加劑等綜合性配合改進(jìn)措施，改進(jìn)交聯(lián)結(jié)構(gòu)，提高撕裂強(qiáng)度，也就是我們常用的食品級(jí)硅膠產(chǎn)品一類。

　　3、耐高溫型。采用乙烯基硅橡膠或低苯基硅橡膠，補(bǔ)強(qiáng)劑的種類和耐熱添加劑經(jīng)適當(dāng)選擇，可制得耐300～350℃高溫的硅橡膠。

　　4、低溫型。采用低苯基硅橡膠，脆性溫度達(dá)-120℃，在-90℃下仍具有彈性。

　　5、低壓縮永久變形型。主要采用乙烯基硅橡膠，以乙烯基專用的有機(jī)過(guò)氧化物作硫化劑，當(dāng)壓縮率為30%時(shí)，在150℃下壓縮24～72h后的永久變形為7.0%～15%（普通硅橡膠為20%～30%）。

　　6、電線、電纜型。主要采用乙烯基硅橡膠，選用電絕緣性能良好的氣相法白炭黑為補(bǔ)強(qiáng)劑，具有良好的擠出工藝性能。

　　7、耐油、耐溶劑型。主要采用氨硅橡膠，一般分為通用型和高強(qiáng)度型兩大類。

　　8、阻燃型。采用乙烯基硅橡膠，添加含鹵或鉑化合物作阻燃劑組成的膠料，具有良好的抗燃性。

　　9、導(dǎo)電型。采用乙烯基硅橡膠，以乙炔炭黑或金屬粉末作填料，選擇高溫硫化或加成型硫化方法，可得到體積電阻率為2.0～100Ω·cm的硅橡膠。

　　10、熱收縮型。乙烯基硅橡膠中加入具有一定熔融溫度或軟化溫度的熱塑性材料，硅橡膠膠料的熱收縮率可達(dá)35%～50%。不用二段硫化型。采用乙烯基質(zhì)量分?jǐn)?shù)較高的乙烯基硅橡膠，通過(guò)控制生膠和配合劑的pH值，加入特殊添加劑制得。

　　11、海綿型。在乙烯基硅橡膠中加入亞硝基化合物、偶氮和重氮化合物等有機(jī)發(fā)泡劑，可制得發(fā)泡均勻的海綿。除此之外，國(guó)外尚有導(dǎo)熱型硅橡膠、熒光型硅橡膠及醫(yī)用級(jí)混煉膠等品種出售。隨著硅橡膠用途的不斷開發(fā)，膠料的品種牌號(hào)日漸增多，過(guò)多的牌號(hào)會(huì)造成生產(chǎn)、貯運(yùn)和銷售工作的混亂。有些硅膠半成品廠家已相應(yīng)地將多個(gè)品種分成幾種典型的基礎(chǔ)膠和幾種特性添加劑（包括顏料、硫化劑等）出售，使用者根據(jù)需要，按一定配方和混合技術(shù)分別配伍，即得最終產(chǎn)品。這種方法不但使品種簡(jiǎn)單明了，而且生產(chǎn)批量大，質(zhì)量穩(wěn)定，成本降低，也提高了競(jìng)爭(zhēng)性。
